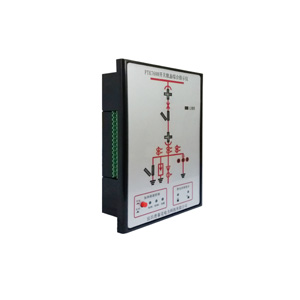

开关柜状态显示器
简要描述:​开关柜开关状态显示装置,可模拟显示开关分合状态,更直观的反应断路器当前的带点显示装置。
服务承诺:品质保证 按时发货
购买热线:0717-6230819
产品介绍

开关柜开关状态显示装置,可模拟显示开关分合状态,更直观的反应断路器当前的带点显示装置。
1、面板与功能说明
01 断路器合闸指示02 断路器分闸指示
03①、03②工作位置指示04①、04②试验位置指示
05 接地开关合指示06 接地开关分指示
07 储能指示08 带电指示(A B C)三相
09 温湿度控制部分10 自检功能
2、功能说明:
(1)断路器状态指示:合闸时,红色模拟条01亮;分闸时,绿色模拟条02亮。
(2)手车位置显示:工作位置闭合时,红色模拟条003①、03②亮。实验位置闭合时,绿色模拟条04①、04②亮。
(3)接地刀位置指示:闭合,红色05亮,为接地合闸;断开,绿色06亮,为接地断开。
注:失电状态下发光指示均不亮,以上接点信号来自断路器的辅助接点。
(4)储能状态显示:触点闭合,红色07亮,表示已储能。
注:失电状态下所有的发光指示均不亮,以上接点信号均来自断路器的辅助接点。
(5)高压带电指示:LED启动电压(KV):母线电压×0.15-0.65。闭锁启控电压(KV):母线电压×0.65。
(6)温、湿度控制功能传感器数量:两路凝露/温度(A型);一路凝露/一路温度(C型)。
①当湿度大于93%RH将形成凝露时,启动对应加热输出。
②当温度小于5℃,启动对应加热输出。到15℃时,停止加热。
(7)通讯功能(选配): Rs485通讯接口可实时传送手车位置状态、断路器位置状态、弹簧储能状态、接地开关状态、是否低温加热等一系列参数(具体内容参照通讯规约)。
(8)自动/手动开关:当拨到手动时装置强制加热,当拨到自动时由装置自主控制加热输出。
(9)自检功能(选配):按下自检按钮时,高压带电指示A、B、C三相红灯亮,闭锁灯灭。
