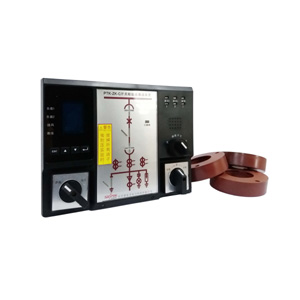

全新概念的开关柜智能操控装置PTK-ZK-C。产品功能强大,使用于3-35KV 户内开关柜,中置柜、手车柜、固定柜、环网柜等多种开关柜。具有触头无线测温功能,动态一次模拟图、高压带电显示、自动加热除湿数值显示及控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸回路完好指示、人体感应带电提示及柜内照明、语音防误提示等功能,可取代现有的一次回路模拟图、带电显示器、自动加热除湿控制器、断路器分合按钮等。并且具有RS485通讯接口,能够使开关柜进一步,智能化,网络化,数字化。方便广大用户使用与操作。
功能说明:
(1)断路器分合闸回路完好指示:
合闸时,合闸触点闭合,红色模拟条01亮。
分闸时,分闸触点闭合,绿色模拟条02亮。
(2)手车位置显示:
工作位置触点闭合时,红色垂直模拟条03亮。
试验位置触点闭合时,绿色水平模拟条04亮。
(3)接地刀位置指示:
触点闭合,红色模拟条05亮,表示接地合闸。
触点断开,绿色模拟条06亮,表示接地断开。
(4)储能状态指示:
触点闭合,红色灯07亮,表示已储能;红色灯灭,表示未储能。
注:装置在失电状态下所有的发光指示均不亮,以上接点信号均来自断路器的辅助无源接点。
(5)温湿度显示及控制功能:
传感器路数:两路湿度+两路温度或一路湿度+一路温度。
逻辑关系:当环境温度低于设定温度下限值,启动负载,高于设定的温度上限值停止;当环境湿度值大于湿度上限设定值时启动负载,小于湿度下限设定值时停止;当环境温度高于过热温度设定值时,停止所有负载输出,并有过热报警输出(为无源接点)。
(6)智能防误语音提示:
当检测高压柜已带电,高压带电指示灯亮,装置报语音“本柜主回路已带电”;当手车处于试验位置与工作位置之间,此时断路器处于合闸状态时,有“请分断路器”的语音提示,直至断路器分闸操作后止;当断路器合闸且手车在试验位置或工作位置时,如接地开关误被强制合闸,有“请分接地开关”的语音提示,直至接地开关分闸操作后止。
(7)高压带电指示:
LED启动电压(KV):母线电压×0.15-0.65。
闭锁启控电压(KV):母线电压×0.15-0.65。
(8)人体感应功能:
当操作人员站到装置前方时,装置上的人体感应探头感应到后液晶屏背光自动开启,便于操作人员操作装置和记录装置采集的温湿度等数据,开关柜内的照明灯自动开启,防止走错带电间隔。当操作人员走开后,延时数秒之后,液晶屏背光自动关灭,开关柜内的照明灯也自动关灭。照明检修时,同时按“ ▲ ”键和“ ▼ ”键,启动照明常亮功能,再按“ESC”键取消此功能。启动照明常亮功能,再按“ESC”键取消此功能。
(9)断路器带电分合次数记录功能:(可在主菜单“测量信息”中用“ ▼ ”键翻页查看)当断路器在正常工作时,因故障或人为误操作,使断路器在带负载情况下跳闸/分闸,会对断路器寿命产生很大影响。记录断路器带电分合次数,便于给用户检修或更换断路器提供依据。
(10)触头、电缆搭接头测温功能:
可同时对1-12路高压触头或电缆搭接头的温度进行实时在线监测,并将监测的温度值和温升值显示在液晶屏上。当温升值达到设定的上限值时,装置高温报警输出常闭点,提醒操作人员接点温度进入高度危险状态。高压触头或电缆搭接头的报警温升上/下限值,可根据用户自己的需要任意设定,出厂设定值为:温升上限为40,温升下限为30。量程:0℃-120℃,精度:±1℃。具体参见本说明书第11页“六、在线测温模块的功能说明和安装示例”。 )
(11)操作开关功能:
本装置面板上,按用户指定要求可选配分/合闸万转开关、远方/就地万转开关及储能开关, 用户可直接在本装置上进行相关操作。
(12)通讯功能:
可实时传送手车位置状态、断路器位置状态、弹簧储能状态、接地开关状态、是否低温加热、是否过热报警等一系列参数(具体内容参照通讯规约)。通讯时面板上通讯1、通讯2指示灯会相应闪烁。
